矩形石墨換熱器
發表時間:2023-03-28 閱讀次數:862

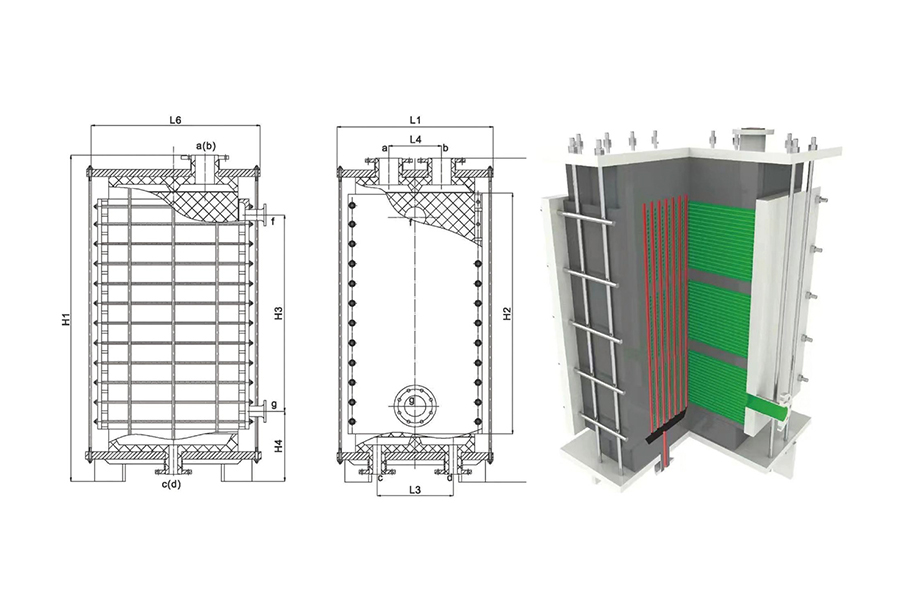

矩形石墨換熱器:由若干數量的矩形石墨換熱塊、上下石墨封頭及其金屬蓋板和兩側金屬側蓋等主要零件組成,各零件之間用成型防腐墊片密封,上下金屬蓋板和兩側蓋板,用長拉桿螺栓連接將石墨塊緊固為一體。矩形塊孔式石墨熱換器按照石墨塊體上兩種介質孔道的相對位置,可分為垂直交錯式和平行交錯式兩種,垂直式的結構簡單,密封,可用于較高操作壓力,是目前應用較廣泛的石墨熱換器形式。矩形塊孔式石墨換熱器的石墨材料體積利用率高,結構緊湊,節省材料,設備成本較低,可進行逆流操作和多流程操作,從而獲得更高的傳熱效率。還可以用于兩種腐蝕性介質的雙效換熱交換。
設計溫度:-40℃~200℃
設計壓力:-0.1~0.6Mpa
換熱面積:1㎡到300㎡
根據不同工況,可選擇酚醛樹脂、呋喃樹脂、氟樹脂浸漬工藝。
設備類型分為:冷凝器、冷卻器、加熱器、雙效換熱器等。即可立式安裝又可臥室安裝。
